PRACTICA 8: CONECTORES.

1.- Conector BNC.



Características:
Esta pensado para ofrecer una rápida conexión o desconexión de los cables coaxiales, el conector macho tiene una corona giratoria la cual permite el cierre de bayoneta.

2.- PL-259



Características:
Esta compuesto por dos partes: el conector y una cubierta de metal que permite enroscarlo en el conector de la radio, la cubierta puede girar alrededor del conectador central

3.- IEC



Características:
Son conectores de tres clavijas rectangulares. A la altura del centro del conector superior se encuentra un bisel que forma un angulo de 90º grados, y dejan una meseta de 11 mm de ancho.

4.- MMCX






Características:
Tienen un cuerpo de latón chapado en oro y contacto central chapado en oro, es una serie de conector micro-miniatura con un mecanismo a presión que ofrece flexibilidad en diseños para PCB al permitir una rotación de 360 grados.

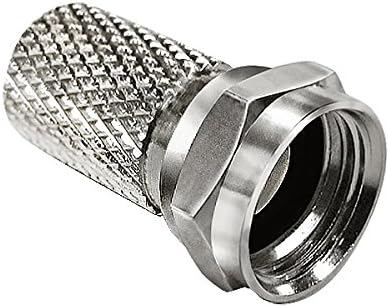

5.- F




Características:
Es un tipo de conector para cable coaxial de radiofrecuencia, sus usos mas comunes son en televisión terrestre por antena aérea, televisión por cable...

6.- N



Características:
Son conectores roscados para cable coaxial funcionando dentro de especificaciones hasta los 11 GHz.

7.- TNC


Características:
Es una versión con rosca del conector BNC, tiene una impedancia de 50 ohmios, y el margen de frecuencia seria de hasta los 11 GHz.

8.- SMA


Características:
 Es tipo de conector roscado para cable coaxial utilizado en microondas, antenas externas para módem y celulares​, útil hasta una frecuencia de 33 GHz.

9.- SMB





Características:
Los conectores SMB son más pequeños que los conectores SMA. Cuentan con un acoplamiento a presión y están disponibles en impedancia de 50 Ω o 75 Ω.
